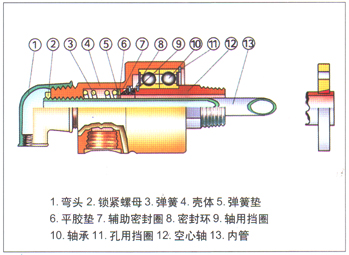

空心軸（12）通過螺紋或法蘭直接與輥筒相連，為主要的旋轉部件；密封結構綜合了Q型（內裝式密封）和D型旋轉接頭（滾動軸承支承）結構的特點，并采用了平衡式密封設計，使工作壓力對密封環（8）兩端產生的壓力幾乎相等，從而有效地降低了密封載荷對密封端面的磨損，延長了使用壽命；滾動軸承（10）對空心軸的支承使旋轉扭矩大為降低，運轉靈活，加上體積小，重量輕，因此可適用于較高轉速條件下。另外，殼體（4）上設有觀察孔，通過它可觀察密封的泄漏情況和磨損情況。
訂貨信息
應包括以下方面：

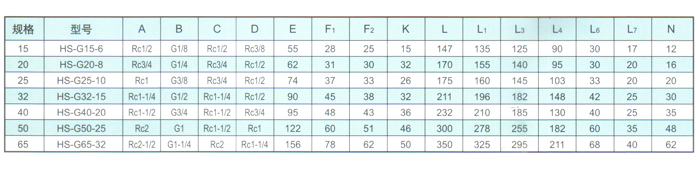

1.完整的編號——可識別旋轉接頭型號、結構、規格、尺寸。

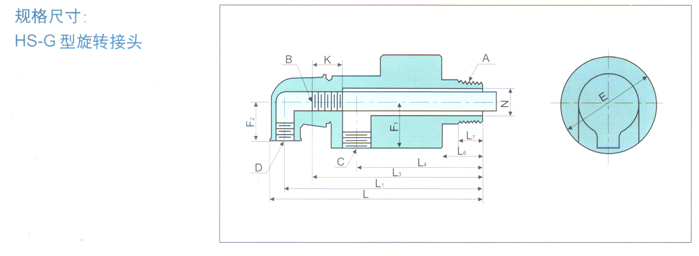

HS-G—合金殼體結構，雙向內管固定螺紋連接式；

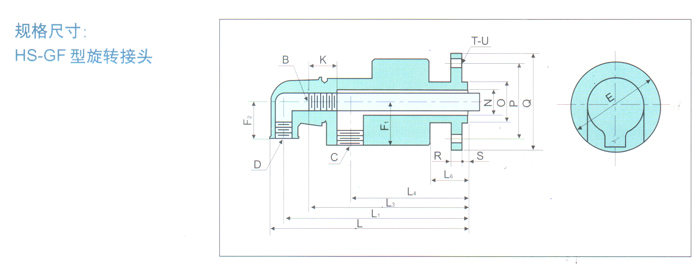

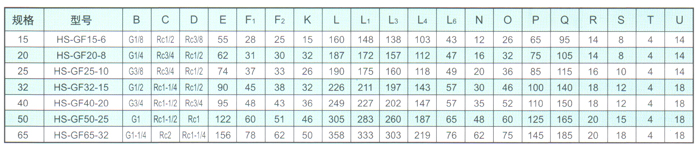

HS-GF—合金殼體結構，雙向內管固定法蘭連接式。
2.若訂購螺紋連接式旋轉接頭，請注明空心軸螺紋的左、右旋向。
3.旋轉接頭的使用必須配用金屬軟管。
4.訂購時，應根據應用情況，配備一定數量的易損件——密封環。
5.特殊要求請注明。
