結構特點

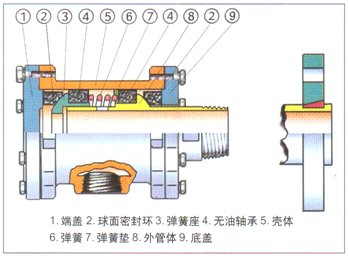

其結構簡單、密封性能穩定、維護方便，是同類產品中應用最廣泛的一種。其結構如圖所示：外管體直接接到輥?zhàn)踊蚝嫱采�，為主要的旋轉部件；經過精加工的外管體球面、底蓋底平面和侵漬石墨球面密封環共同組成密封可靠的動密封摩擦副；球面密封環在其殼體內的環形空間中滑動，加之無油軸承與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后借助于彈簧的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體的刻線觀察到密封件的磨損程度；當蒸汽、水或其他介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕了摩擦和磨損，延長了使用壽命。另外，殼體上采用雙支耳支承，使大規模旋轉接頭支承更平穩，密封更穩定。
使用參數
最高轉速：100RPM
最高溫度：220℃
最高壓力：1.8MPa
適用介質：水、熱水、蒸汽、導熱油等。
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。
特殊情況歡迎來電垂詢
訂貨信息
應包括以下方面：
1.完整的編號——可識別旋轉接頭型號、結構、規格、尺寸。

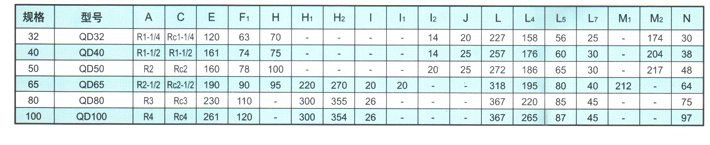

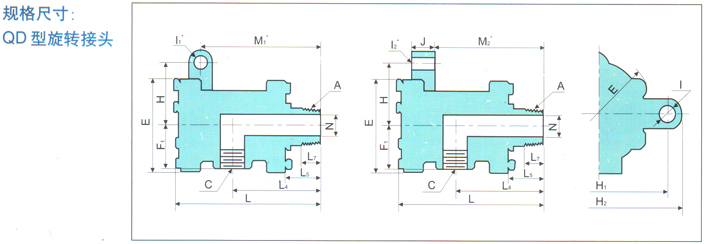

QD—球面密封結構，單向流通螺紋連接式；

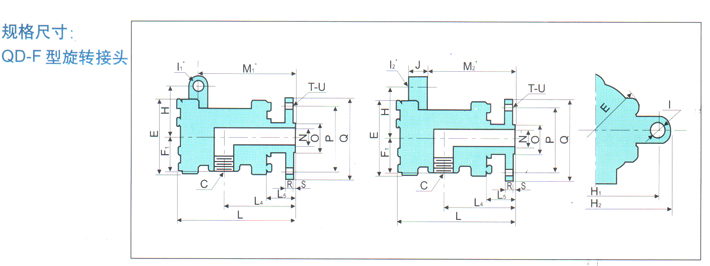

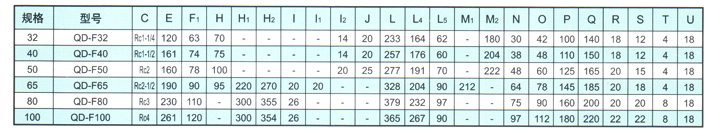

QD-F—球面密封結構，單向流通法蘭連接式。
2.若訂購螺紋連接式旋轉接頭，請注明外管體螺紋的左、右旋向。
3.旋轉接頭的使用必須配用金屬軟管。
4.訂購時，應根據應用情況，配備一定數量的易損件——球面密封環。
5.特殊要求請注明。
