結構特點：

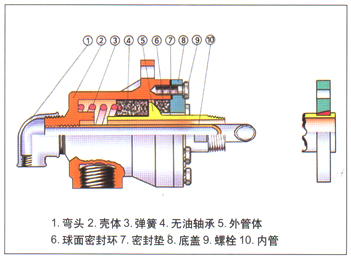

其為Q型系列旋轉接頭的派生類型，結構更簡單、體積更小、重量更輕、密封性能穩定、維護方便，也是同類產品中應用最廣泛的一種。其結構為外觀體（5）直接接到輥子或烘筒上，為主要的旋轉部件，經過精加工的外管體球面，底蓋（8）和浸漬碳石墨球面密封環（6）共同組成密封可靠的動密封摩擦副，球面密封環在其殼體（2）內的環形空間中滑動，加之無油軸承（4）與殼體的緊密配合，使旋轉接頭自由支撐，故對裝機精度要求不高，球面密封環磨損后，借助于彈簧（3）的預壓力隨時得到補償，補償時殼體緩緩向后移動，并可通過外管體的刻線觀察到密封件的磨損程度，當蒸汽、水或其他介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕了摩擦和磨損，延長了使用壽命。
使用參數
最高轉速：100RPM
最高溫度：220℃
最高壓力：1.8MPa
適用介質：水、熱水、蒸汽、導熱油等
注意：隨轉速、溫度、壓力的不同，使用極限值也不相同。
特殊情況歡迎來電垂詢
訂貨信息
應包括以下方面：
1.完整的編號—可識別旋轉接頭型式、結構、規格、尺寸。

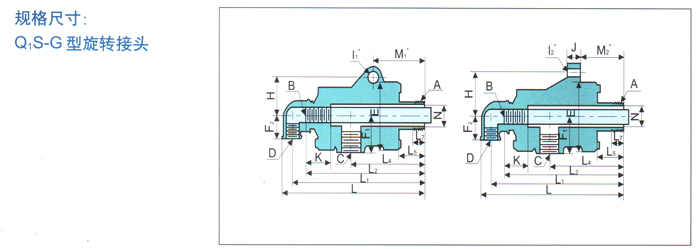

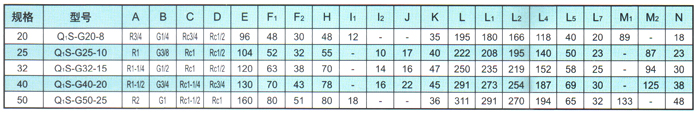

Q1S-G——球面密封派生結構，雙向流通內管固定螺紋連接式；

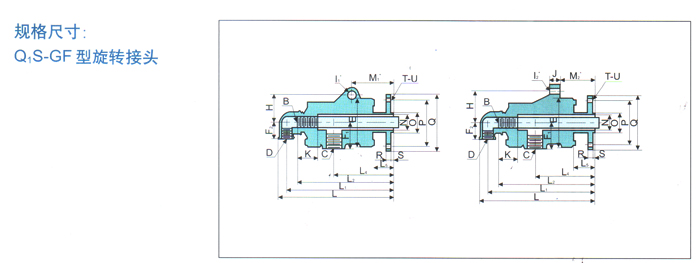

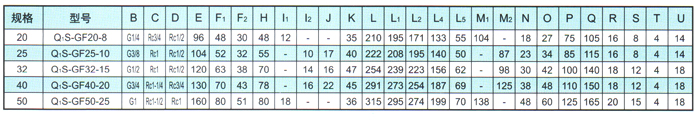

Q1S-GF——球面密封派生結構，雙向流通內管固定法蘭連接式。
2.若訂購?fù)夤芑蚵菁y連接式旋轉接頭，請注明其軸螺紋的左、右旋向。
3.旋轉接頭的使用必須配用金屬軟管
4.訂購時，應根據應用情況，配備一定數量的易損件——球面密封環。
5.特殊要求請注明。
